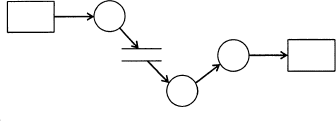

図は構造化分析法で用いられるDFDの例である。図中の"○"が表しているものはどれか。
17.gif/image-size:336×121
  • アクティビティ
  • データストア
  • データフロー
  • プロセス

分類

ストラテジ系 » システム戦略 » 業務プロセス

正解

解説

DFD(Data Flow Diagram)は、構造化分析手法の1つでデータの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する手法です。
各記号の意味は次の表のとおりです。
17a.gif/image-size:183×203
したがって正解は「プロセス」になります。
