ITパスポート平成25年春期 問68

問68

ファイアウォール機能付きルータとハブを用いて,PC3台とインターネット対応テレビをインターネットに接続したい。全ての機器に対して,ルータのファイアウォール機能が生かせる配線として適切なものはどれか。ここで,図中の"FW"はファイアウォール機能を示す。

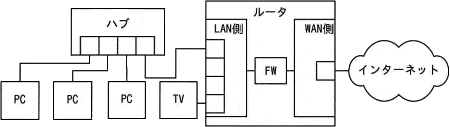

  • 68a.gif/image-size:450×127

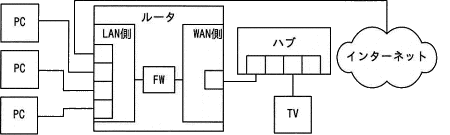

  • 68i.gif/image-size:450×135

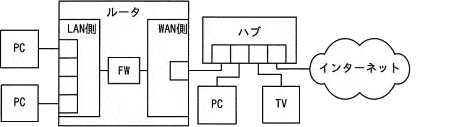

  • 68u.gif/image-size:450×127
  • 68e.gif/image-size:450×142

分類

テクノロジ系 » ネットワーク » ネットワーク方式

正解

解説

PC3台とテレビがファイアウォールの内側になっている配線を探します。図中でファイアウォールによってインターネットから守られている領域を色で分けると次のようになります。

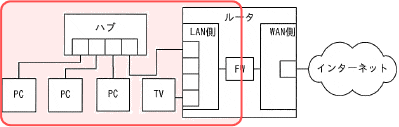

  • 68_1.gif/image-size:399×127
    正しい。ファイアウォールによってすべての機器がインターネットから守られています。

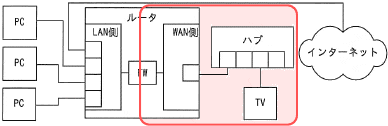

  • 68_2.gif/image-size:388×126
    PC3台がインターネットと同じ側のネットワークになっているので不適切です。

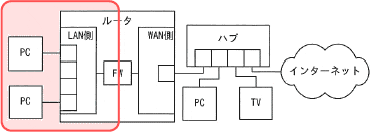

  • 68_3.gif/image-size:371×132
    PC1台とテレビがインターネットと同じ側のネットワークになっているので不適切です。
  • 68_4.gif/image-size:380×140
    PC3台がインターネットと同じ側のネットワークになっているので不適切です。
