ITパスポート 平成27年春期 問45

問45

プロジェクトチームが実行する作業を,階層的に要素分解した図表はどれか。
  • DFD
  • WBS
  • アローダイアグラム
  • マイルストーンチャート

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトマネジメント

正解

解説

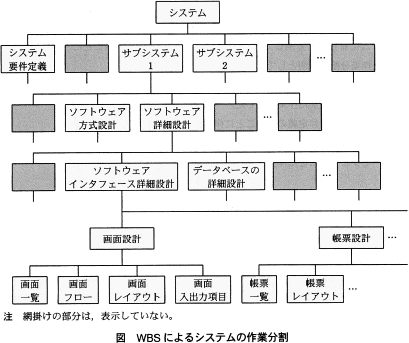

WBS(Work Breakdown Structure)は、プロジェクトにおいて作成される成果物を基準に、全体の作業を各作業レベルまで細分化しトップダウン的に階層化して表した図です。
分割された各作業ごとに内容・日程・目標を設定することでプロジェクト管理をしやすくする手法として用いられます。
45.gif/image-size:409×343
  • Data Flow Diagramの略。データの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化して表す手法です。
  • 正しい。
  • アローダイアグラムは、プロジェクトの各作業間の関連性や順序関係を視覚的に表現する図で、WBSで作業を分割した後に作成されます。
  • マイルストーンチャートは、プロジェクト管理において区切り時点やチェックポイントとなるマイルストーンを定義し、それが予定通りに達成されているかどうかで進捗を管理する図です。
