平成27年秋期試験問題 問8

図のDFDで示された業務Aに関する,次の記述中のaに入れる字句として,適切なものはどれか。ここで,データストアBの具体的な名称は記載していない。

業務Aでは,出荷の指示を行うとともに,aなどを行う。

  • 購買関連のデータストアから,注文のあった製品の注文情報を得て,発注先に対する発注量の算出
  • 顧客関連のデータストアから,注文のあった製品の売上情報を得て,今後の注文時期と量の予測
  • 製品関連のデータストアから,注文のあった製品の価格情報を得て,顧客の注文ごとの売上の集計
  • 部品関連のデータストアから注文のあった製品の構成部品情報を得て,必要部品の所要量の算出
正解 問題へ
分野:ストラテジ系
中分類:システム戦略
小分類:業務プロセス
解説

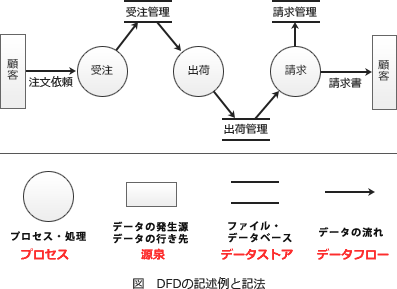

DFD(Data Flow Diagram)は、データの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する構造化分析の手法。「○」処理・プロセス,「□」データの吸収先,「→」データの流れ,「〓」データストアの4つの記号を用いて対象業務のモデル化を行います。
設問のDFDは、顧客から流れてきた注文情報とデータストアBから得た情報を元に、業務Aが出荷指示と売上報告を行っている業務を表しています。

aは、出荷指示と共に行われることなので、売上報告に関連する業務ということがわかります。業務Aでは管理部に報告を行う売上データを作成するために、注文個数×製品単価 の計算を行います。この計算に必要となる注文個数は顧客から得られた注文情報から得られますが、価格情報は組織内のデータストアから取得することになります。

したがって「ウ」が適切です。

データストア…ファイルシステムやデータベースなどのようにデータが記憶されている場所。
