分野：テクノロジ系
中分類：アルゴリズムとプログラミング
小分類：アルゴリズムとプログラミング

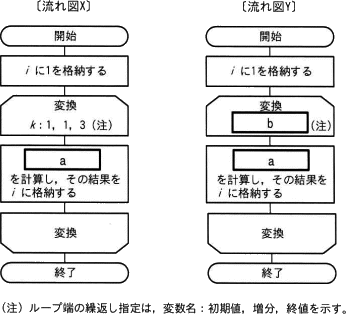

まず流れ図Xを見てaに入る式を考えます。
"変換"というループ端に書いてある"k:1, 1, 3"は繰返し条件で、(注)に従うと変数名がk、kの初期値が1、増分が1、終値が3です。文章表現にすると「k=1からk=3まで1ずつ増やしながら繰り返す」という意味になります。

流れ図Xの処理の流れは次のとおりです。
aには"2i＋k"と"i＋2k"のどちらかが入りますが、最後のi=7、k=3とaの計算結果である13の関係に着目すると、"2i＋k"では 2×7＋3＝17、"i＋2k"では 7＋2×3＝13 ですから、"i＋2k"が当てはまると判断できます。

次に流れ図Yを見てbに入る式（ループの繰返し条件）を考えます。
aには"i＋2k"が入るので、流れ図Yの処理の流れは次のとおりです。
iを求める式から逆算すると、1回目のループのkは2、2回目は4、3回目は6であることがわかります。つまり、「k=2からk=6まで2ずつ増やしながら繰り返し」ています。よって、"k:2, 2, 6"の繰返し条件が当てはまります。

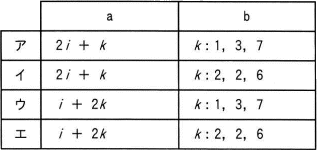

aには"i＋2k"、bには"k:2, 2, 6"が入るので、適切な組合せは「エ」です。
