ITパスポート平成21年春期 問91
【問89～92は中問形式の出題です。中問Aの問題文を読んでから回答してください。】
問91

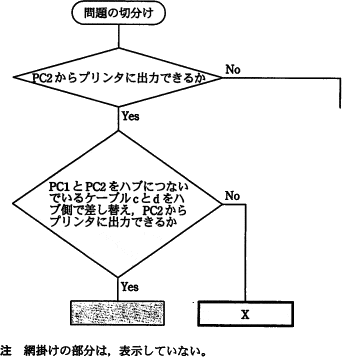

Mさんは，障害の原因を特定するための手順を，流れ図に書いて考えてみることにした。このとき，次の図のXに入る適切な字句はどれか。
なお，次の流れ図は，作成途中のものである。
なお，次の流れ図は，作成途中のものである。
- PC1とハブをつなぐソケット，すなわちハブの障害ではないか
- PC1とハブをつなぐケーブルcの障害ではないか
- プリンターとハブをつなぐケーブルbの障害ではないか
- プリンターの障害ではないか
分類
テクノロジ系
正解
ア
解説
この設問では問90で行った問題の切り分けテストの手順を流れ図で示したものです。
問われているXに対応する文章は、２つ目の分岐「PC1とPC2をつないでいるケーブルcとdをハブ側で差し替え、PC2から出力できるか」で"No"の場合の考察となります。
PC1とケーブルcをつなぐソケットに、PC2とケーブルdをつないでもプリンターから出力できなかった場合ということなので、ハブのソケットの障害が考えられます。
問われているXに対応する文章は、２つ目の分岐「PC1とPC2をつないでいるケーブルcとdをハブ側で差し替え、PC2から出力できるか」で"No"の場合の考察となります。
PC1とケーブルcをつなぐソケットに、PC2とケーブルdをつないでもプリンターから出力できなかった場合ということなので、ハブのソケットの障害が考えられます。
- 正しい。
- 中問題内の条件で「障害が複数箇所で同時に発生する可能性はなく」とあります。このテストの結果ではハブの故障と予想されます。
- 1つ目の分岐でPC2からプリンターに出力できているため、ケーブルbとプリンターは正常であると考えられます。
- 「ウ」と同様。
