小売業のP社では，MとSの二つのブランド商品を販売しており，ブランドごとに販売管理システムが別々に稼働している。P社では，販売業務の効率を向上するために，ブランドSの販売管理システムの顧客データをブランドMの販売管理システムに移行して，統合した上で稼働させる方針を立てた。このために移行プロジェクトが発足した。Aさんはこのメンバーに選ばれ，他のメンバーと協力して二つの販売管理システムを調査して，統合に必要な作業としてM1～M4，S1～S4を洗い出した。

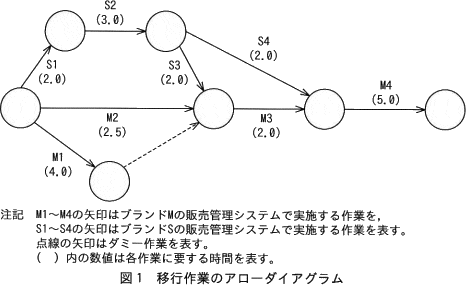

その後，作業ごとの依存関係を検討し，図1に示す移行作業のアローダイアグラムを作成した。
