ITパスポート 平成21年秋期 問89

【問89〜92は中問形式の出題です。中問Aの問題文を読んでから回答してください。】

問89

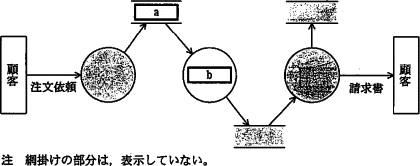

S社の販売管理業務をDFDで表すとき,次の図のa,bに入る適切な字句の組合せはどれか。
89.gif/image-size:420×166

分類

ストラテジ系

正解

解説

DFD(Data Flow Diagram)は、構造化分析手法の一つでデータの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する手法です。
89_2.gif/image-size:183×203
つまり、aには、データストアのファイル、bにはプロセス名が入ることがわかります。

aは、顧客から受け取った注文依頼がプロセス(受注プロセス)を経て登録先となるデータストアなので、受注管理ファイルになります。
bは、aの受注管理ファイルからデータを取り出し、違うデータストアに入力をしているので問題文から推定すると出荷処理だとわかります。
89a.gif/image-size:407×152
